荷室用シガレットソケット(GRヤリス)
小型車は荷室側にシガーソケットが無いことが多いですが（JB64ジムニーにはあるのよねぇ）、マキタの冷凍庫を積んで走るときに不便なので増設しました。
例の電源取り出しキットは、2025秋以降のGXPA16では5A以上は取り出せないので、リレーのトリガー電圧に使用します。 助手席足元から0.5sqのコードをコルゲートチューブに入れてドアのモールの下をくぐらせて後席の後ろのバッテリー脇まで引っ張ります。

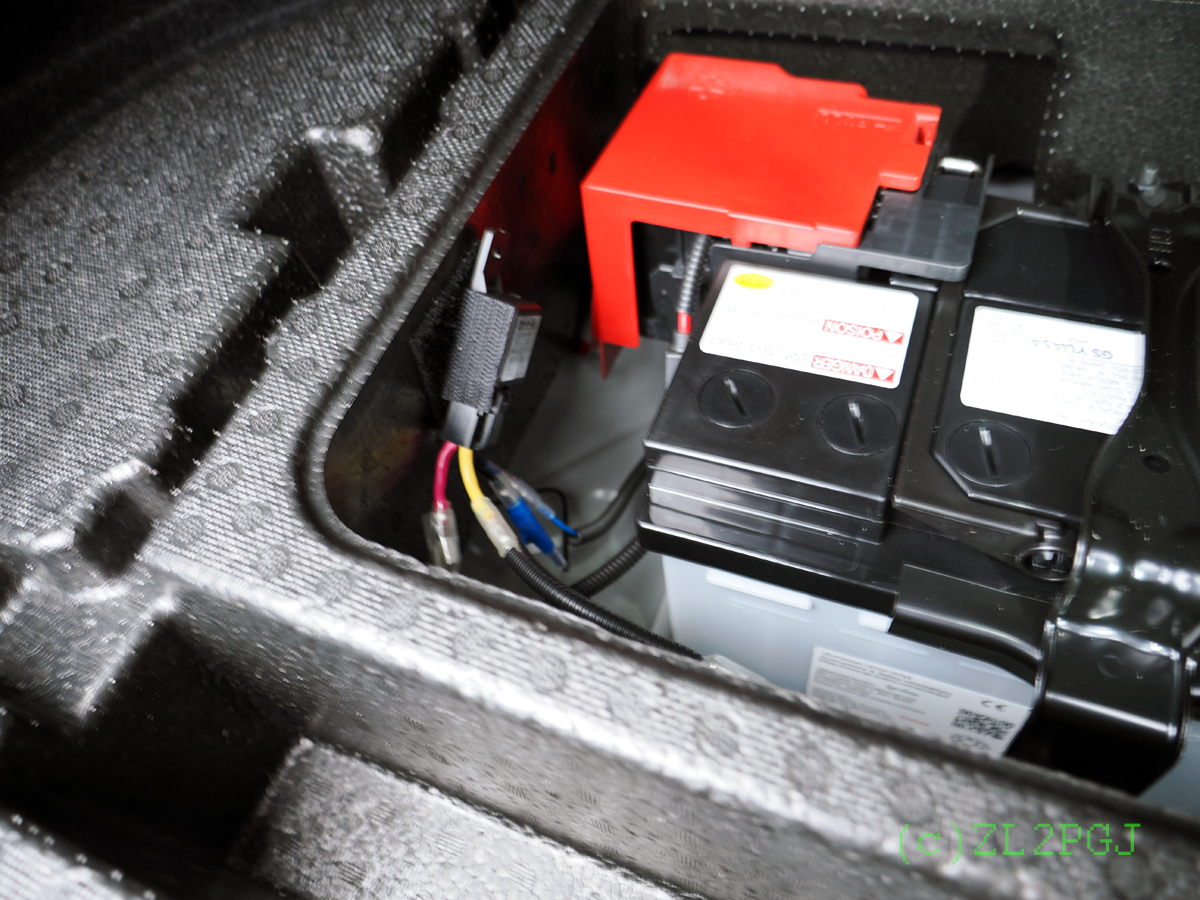

ここにエーモンの４極リレーをかませてバッテリーとシガーソケットをつなぎます。

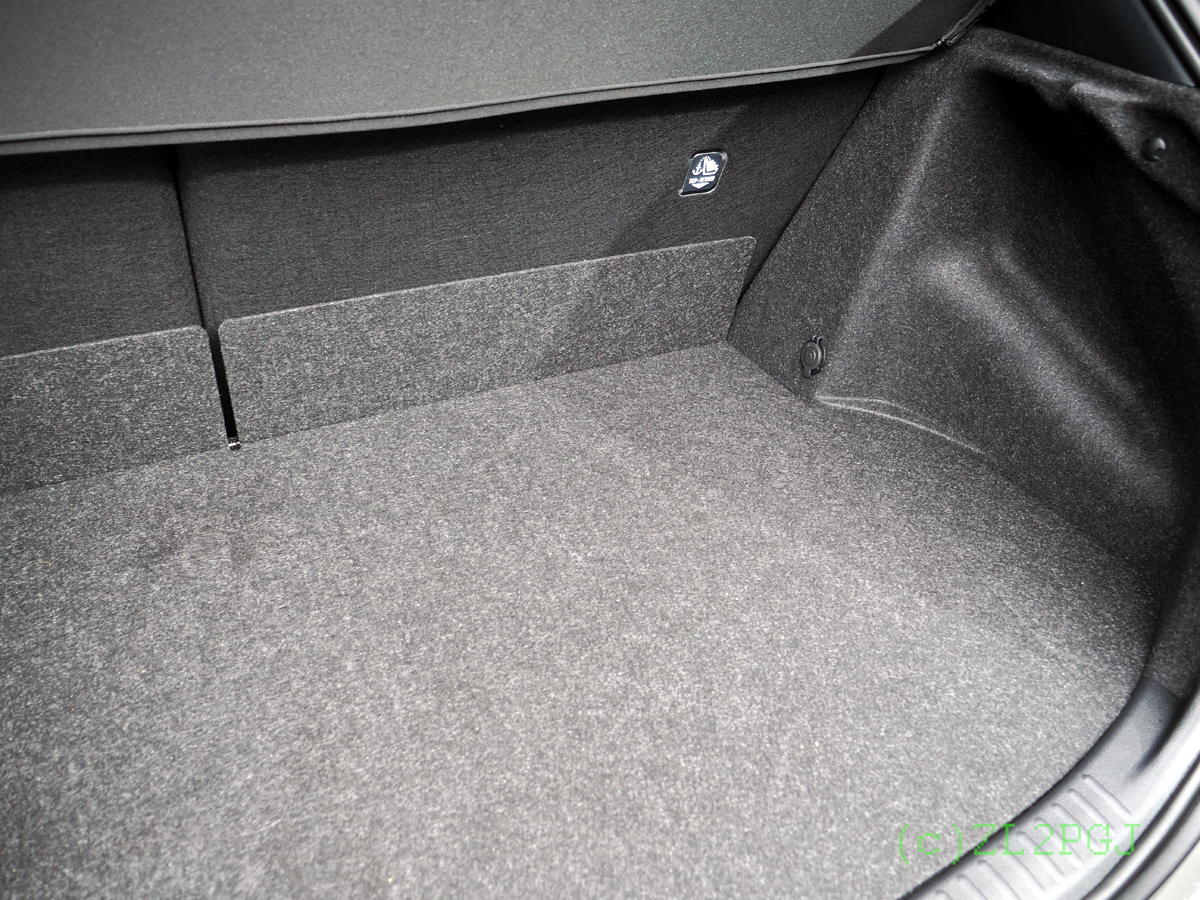

シガーソケットはこの位置に。
ここが最も裏が広く取れます。（ソケットなので奥行きが長い）
ただし、コネクタとボディが当たるギリギリなので、コネクタは折り曲げ、ボディ側には絶縁樹脂シートの厚いモノを貼り付けてあります。ヒューズは２重に入れてありますがショートするとめんどくさいですよ（最悪燃えます）。
リレーには他の機器用の小型配電盤を付けたのでリグ（アマチュア無線機）の電源も、ここから取れます。ただリグを付ける場所が決まらない。 「後席の座席の裏にネジ止め」というのはS1の時に使いましたが、ヤリスの後席にタッピングネジが効くのだろうか？
例の電源取り出しキットの件はこちら
