超簡単　追加制動灯 (YZF-R3)

YZF-R3に限らず、最近のスポーツモデルはテールランプが前側に引っ込んいます。　これだとリアキャリアを付けて、その上に箱でも乗っけると車間距離を取らない(お馬鹿な)ミニバンや貨物車からブレーキランプが見えなくなります。　後方上方15°から見えれば保安基準合格ですが、これはブレーキランプの高さを75ｃｍとし、ミニバンの視線の高さを1.8ｍとして車間距離4ｍ，大型トラックの視線の高さを3.0ｍとして車間距離8-9ｍ離れてブレーキランプが見えているならOK　という基準です。　(数学Ｉ　三角関数　hi)

あやつらの車間距離の短さは皆様ご高承の通り。　渋滞でそのような者たちが車間距離詰めてきたら　彼らはブレーキランプを見てない見られない。

そこで、補助制動灯を追加しました。

2025年式だけか、各年式そうなのかは不明ですが、ブレーキランプ周りはとても狭くてですね。　タンデムシートを外して中を見ただけで気持ちが萎えますが、意外と簡単です。

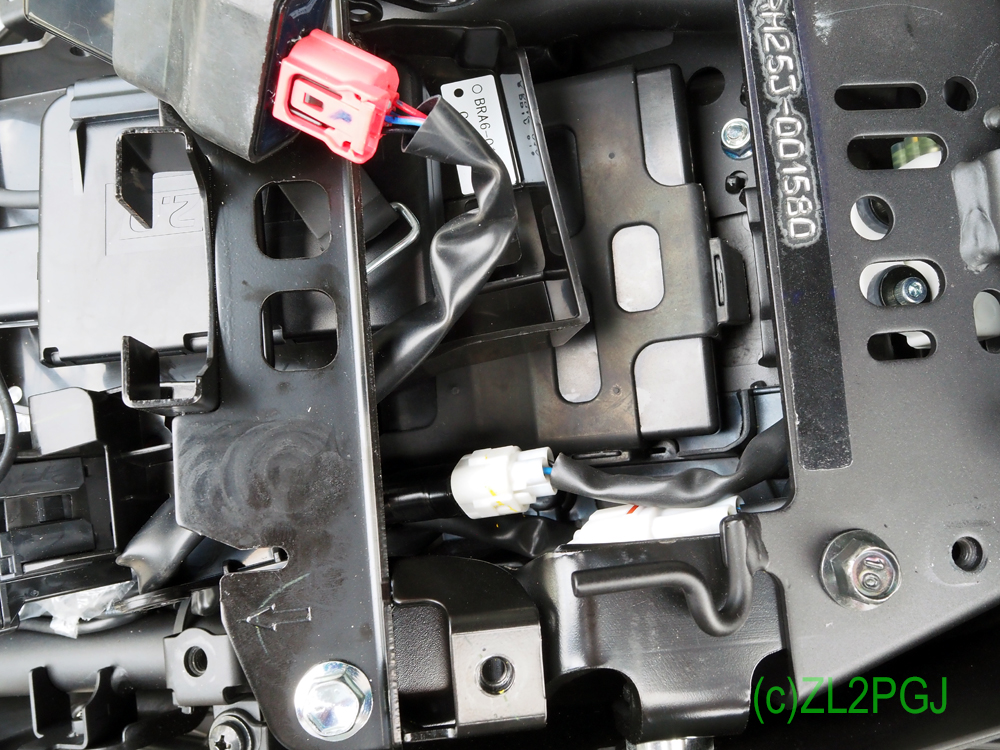

まずETCが乗っているスペースのトレー構造を前に抜きます。

これは樹脂プッシュピン2本で止まっているだけなので、これを抜きます。

ピンを抜いてトレーを前にずらすと、トレーの下に4ピンと3ピンのコネクタが出てきます。　この3ピンのほうが尾灯系です。

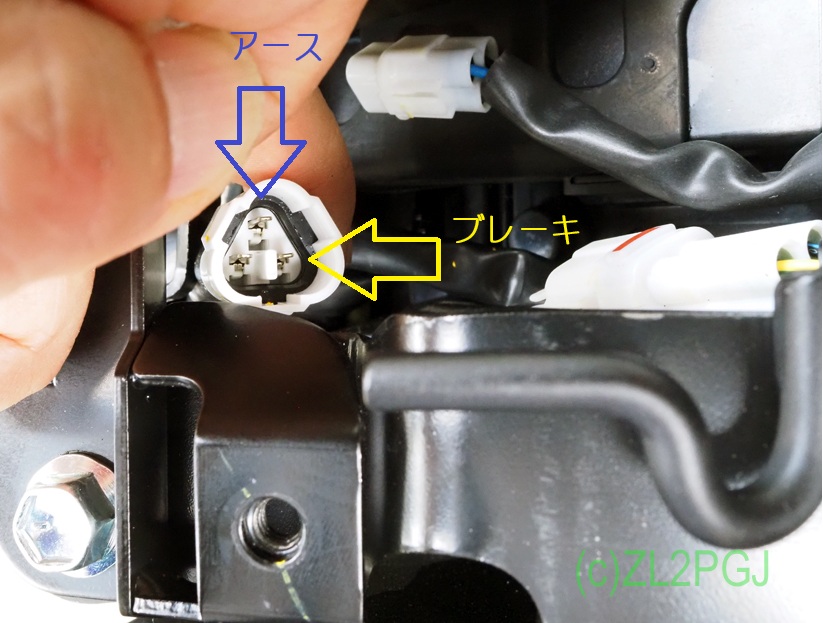

3ピンコネクタ車体側の右がブレーキランプ。

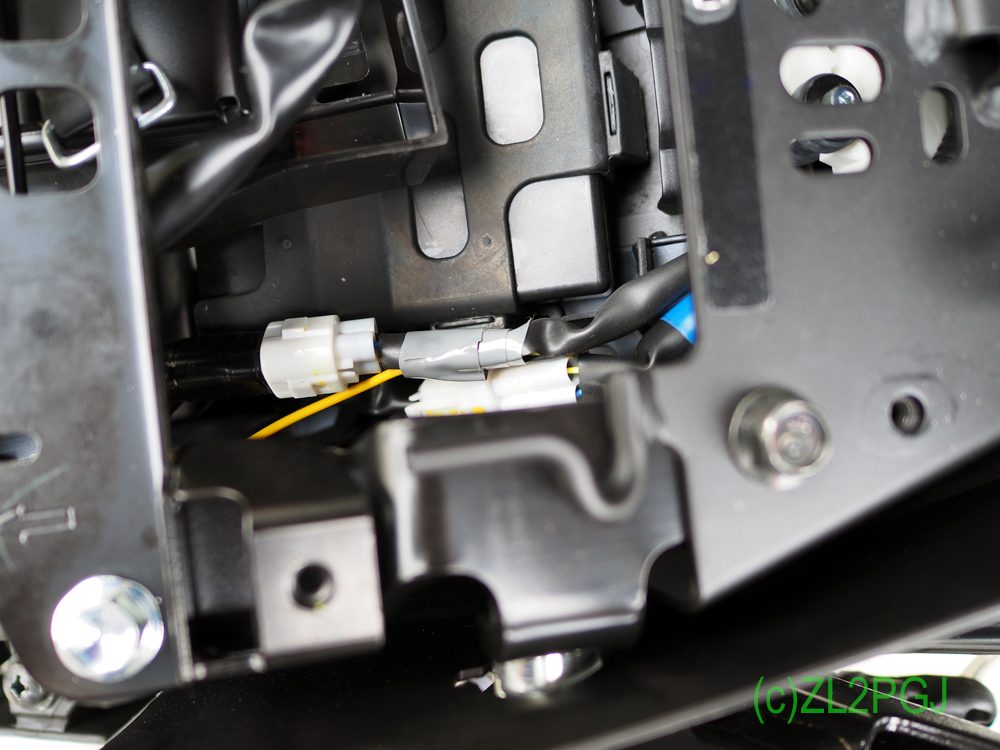

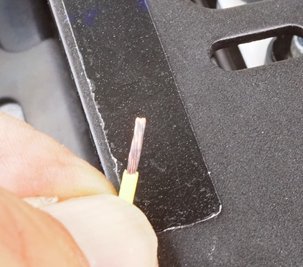

テールランプ側の電線の保護チューブを切って広げて、黄色の制動灯線を切って、ここに1本黄色の線を圧着リングで追加します。

追加黄色線の先はギボシ。

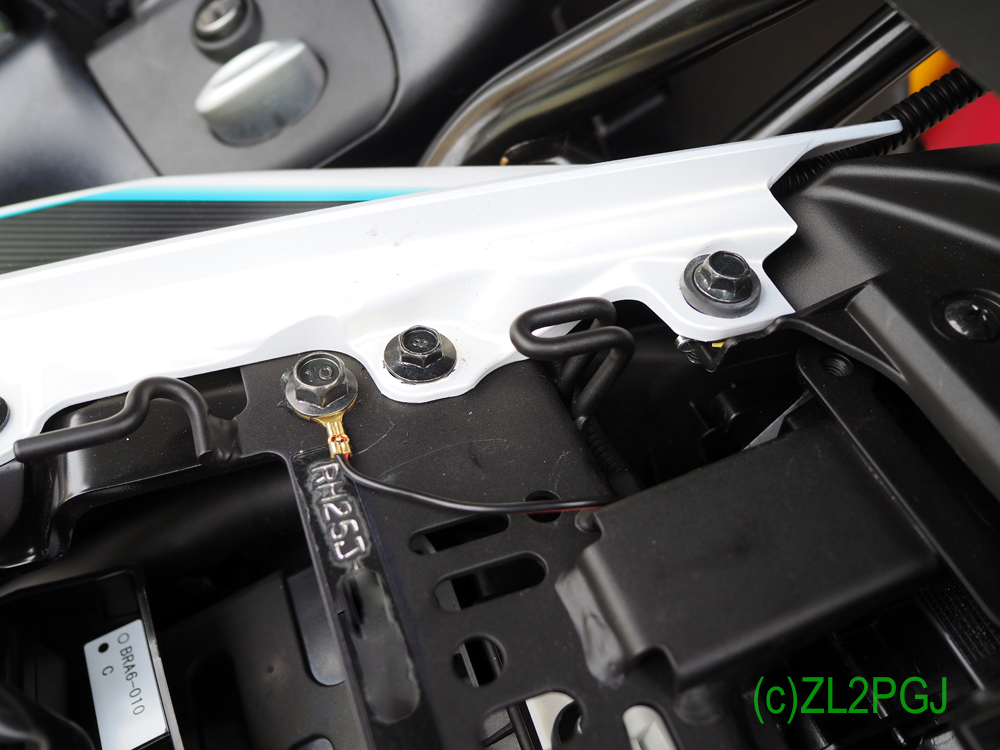

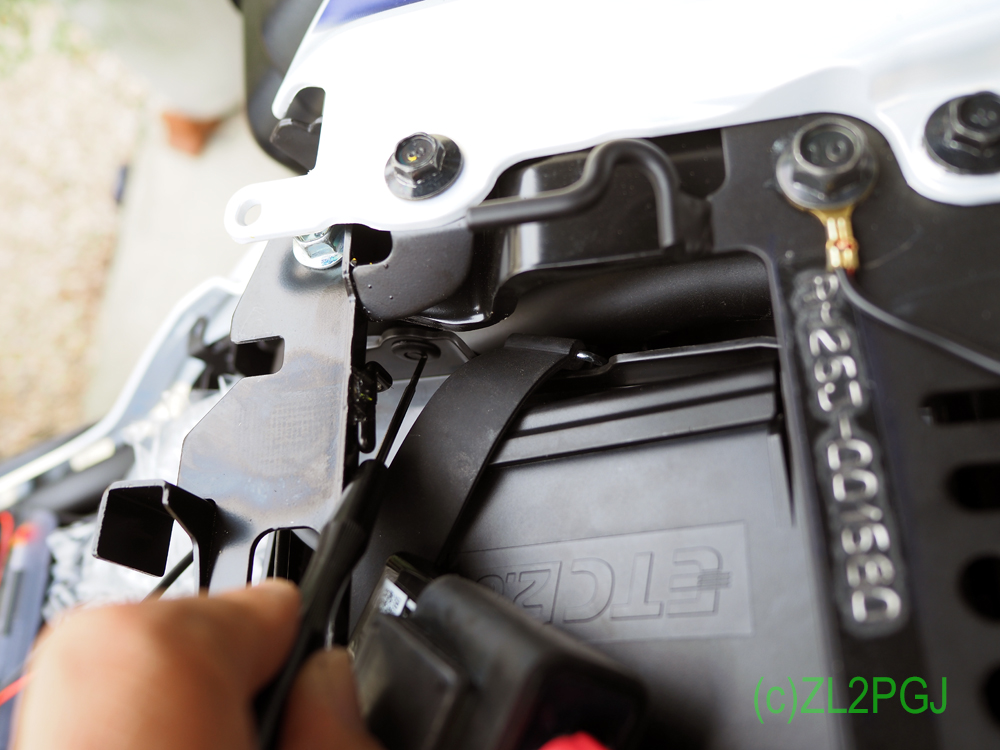

写真右上隅のコルゲートチューブ内に2芯線が付いて後ろへ。　シートカウルを緩めて隙間から出します。

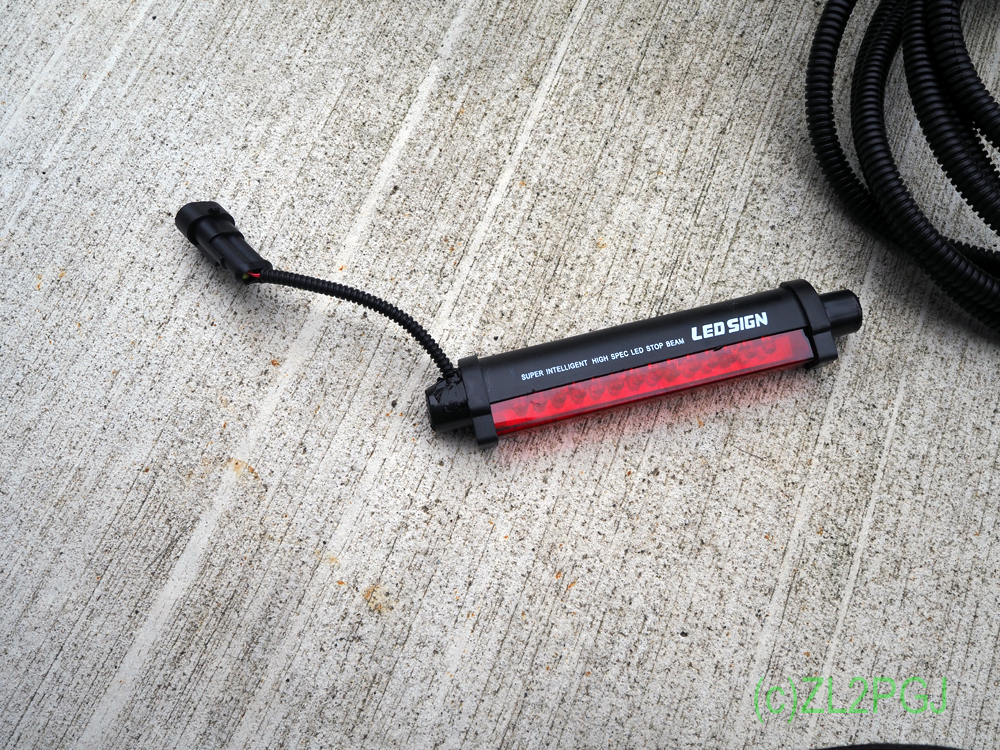

追加制動灯は在庫の安いLEDで　いつ壊れるかわからないので、簡単に交換できるように防水コネクタ式にしておきました。

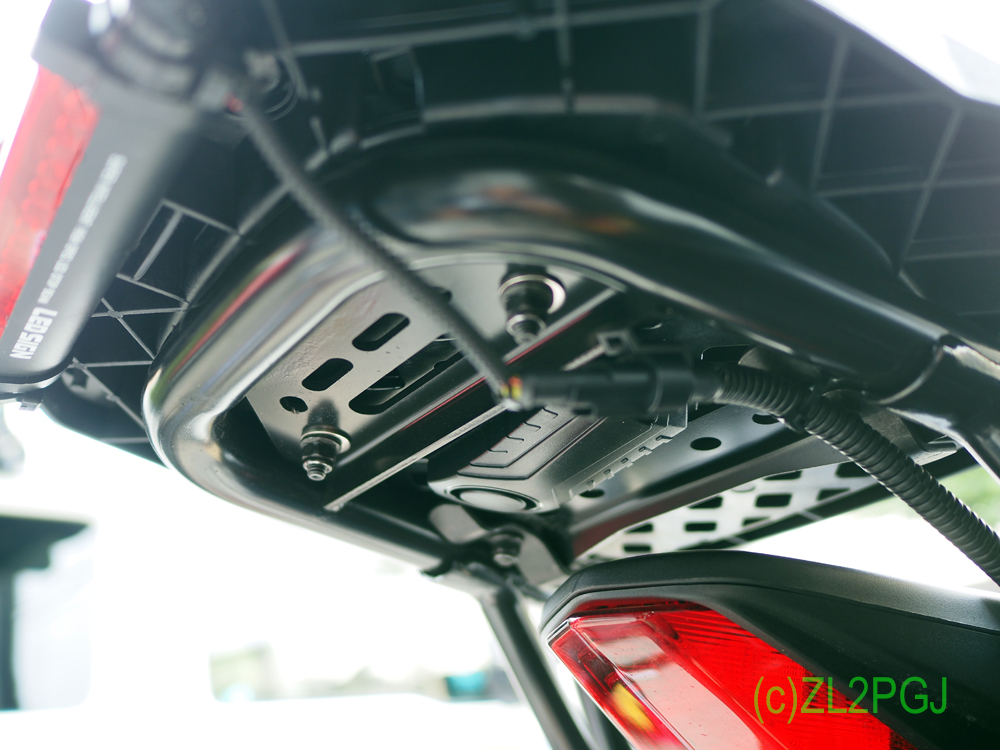

リアキャリアに沿って配線

Vストロームのときは　こんな感じ
